Voor de platenwarmtewisselaar zal bij het ontwerp en het gebruik van het proces altijd de platenwarmtewisselaar een laag rendement tegenkomen, wat een aantal factoren met zich meebrengt, kortom, om de warmteoverdrachtsefficiëntie van de platenwarmtewisselaar te verbeteren, vanaf het ontwerp vanuit het oogpunt zijn de volgende vier punten het meest kritisch:
1, verbeter de oppervlaktewarmteoverdrachtscoëfficiënt van de plaat

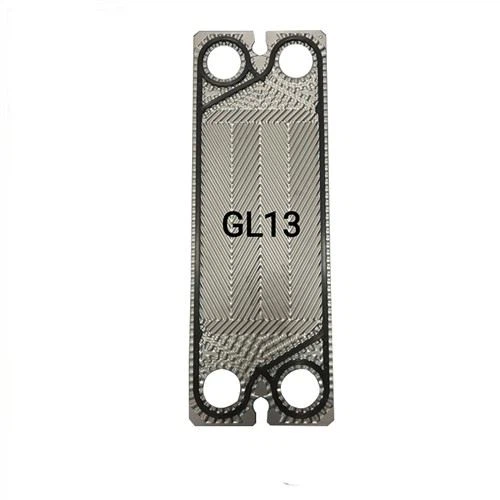

Omdat de golf van de platenwarmtewisselaar de vloeistof in een kleinere stroomsnelheid kan brengen om turbulentie te produceren (Reynolds-getal van a 150), kunt u een hogere oppervlaktewarmteoverdrachtscoëfficiënt, de oppervlaktewarmteoverdrachtscoëfficiënt en de geometrische structuur van de plaatgolf krijgen en de stroomtoestand van het medium. De golfvorm van de plaat omvat visgraat, plat, bolvormig, enz.
2, verminder de thermische weerstand van de vuillaag
De sleutel tot het verminderen van de thermische weerstand van de vervuilingslaag van de warmtewisselaar is het voorkomen van plaatvervuiling. Plaatvervuilingsdikte van 1 mm, de warmteoverdrachtscoëfficiënt wordt met ongeveer 10 procent verminderd. Daarom moet aandacht worden besteed aan het bewaken van de waterkwaliteit aan beide zijden van de warmtewisselaar, zowel koud als warm, om kalkaanslag op de plaat te voorkomen en om te voorkomen dat er vuil in het water op de plaat terechtkomt.
3, het gebruik van een plaat met een hoge thermische geleidbaarheid
Plaatmateriaal kan worden gekozen uit austenitisch roestvrij staal, titaniumlegering, koperlegering, enz. Roestvrij staal heeft een goede thermische geleidbaarheid, thermische geleidbaarheid van ongeveer 14,4 W/(mK), hoge sterkte, goede stempelprestaties, niet gemakkelijk te oxideren, de prijs is lager dan die van titaniumlegering en koperlegering, de meest gebruikte in verwarmingstechniek, maar het vermogen om corrosie van chloride-ionen te weerstaan is slecht.
4, Verminder de dikte van de plaat
De ontwerpdikte van de plaat heeft niets te maken met de corrosieweerstand en het drukdragend vermogen van de warmtewisselaar. Plaatverdikking kan het drukdragend vermogen van de warmtewisselaar verbeteren. Het gebruik van visgraatplaatcombinatie, aangrenzende platen omgekeerd naar elkaar, gegolfd contact met elkaar, de vorming van een grote dichtheid, gelijkmatig verdeeld draaipunt, plaathoeksolitaire en randafdichtingsstructuur is geleidelijk verbeterd, zodat de platenwarmtewisselaar heeft een zeer goed drukdragend vermogen.
